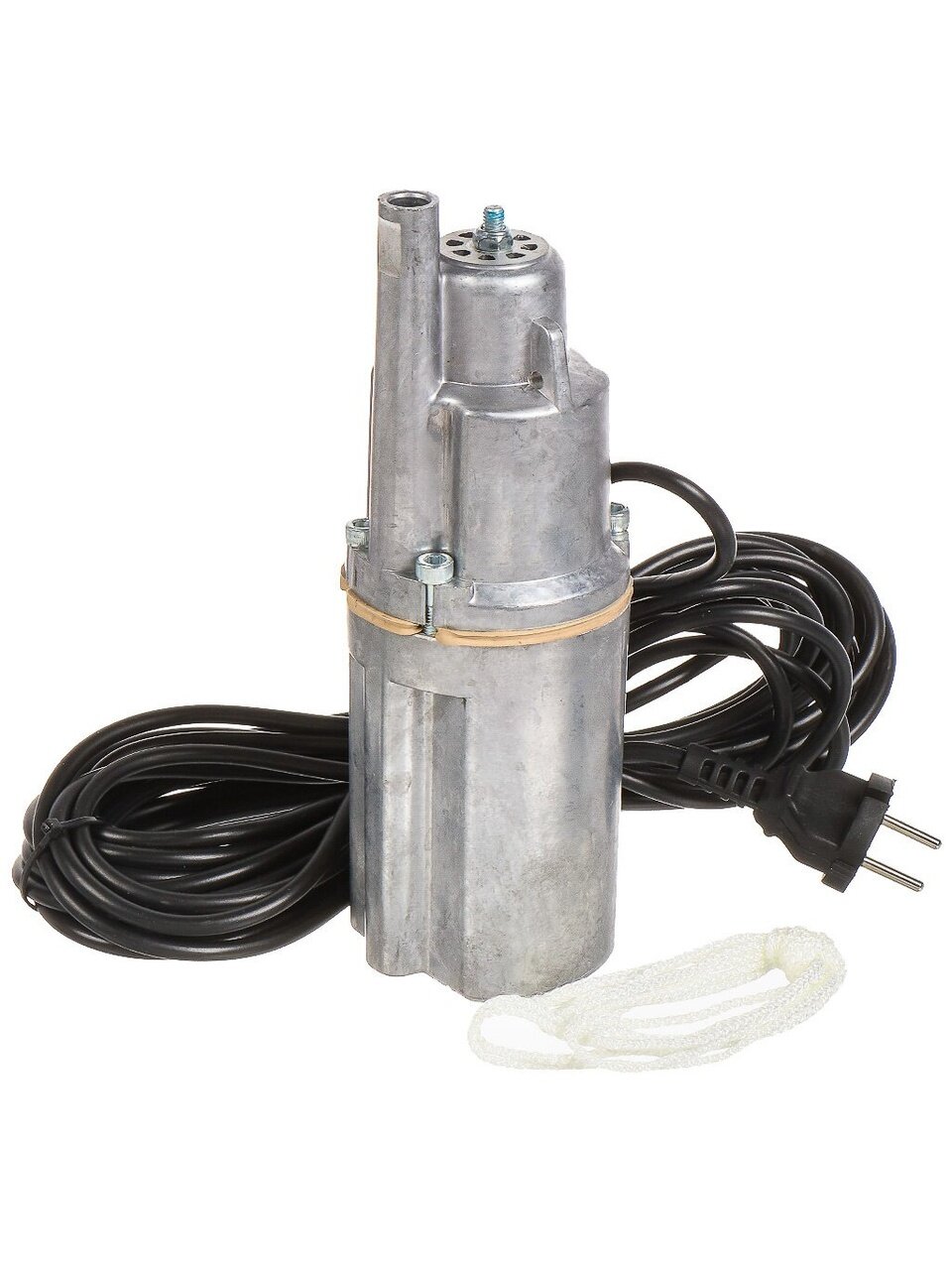

Насос вибрационный, верхний забор, 10 м, 185 Вт, глубина погружения 3 м, максимальный напор 25 м, 1.5 м³/ч, Малыш-3

Бытовой вибрационный насос применяется для полива приусадебных участков, садов, огородов и индивидуального водоснабжения, для перекачивания пресной воды из любого водоема с температурой не более 35°С, а также для откачивания воды из затопленных помещений.

Электронасос «Малыш-3» с верхним забором воды предназначен для подъема воды из колодцев и скважин с диаметром более 100 мм. Вода не должна содержать агрессивных примесей. Массовая доля механических примесей не более 0,01%.

Насос, кроме этого, способен перекачивать воду на большие расстояния горизонтально (свыше 100 м), т.е. подавать воду из водоемов, расположенных на значительном расстоянии от мест использования воды. Максимальная рабочая глубина погружения насоса – 3 м.

Насос состоит из электропривода, вибратора и корпуса насоса, соединенных по разъему четырьмя винтами.

• Вибратор состоит из амортизатора, муфты, диафрагмы, упора и штока, на одном конце которого напрессован якорь, на другом конце закреплен поршень.
• Амортизатор и диафрагма, установленные на некотором расстоянии друг от друга, придают направление штоку, а также обеспечивают герметичность насоса и исключают доступ воды в полость электропривода. Длина кабеля 10 м.

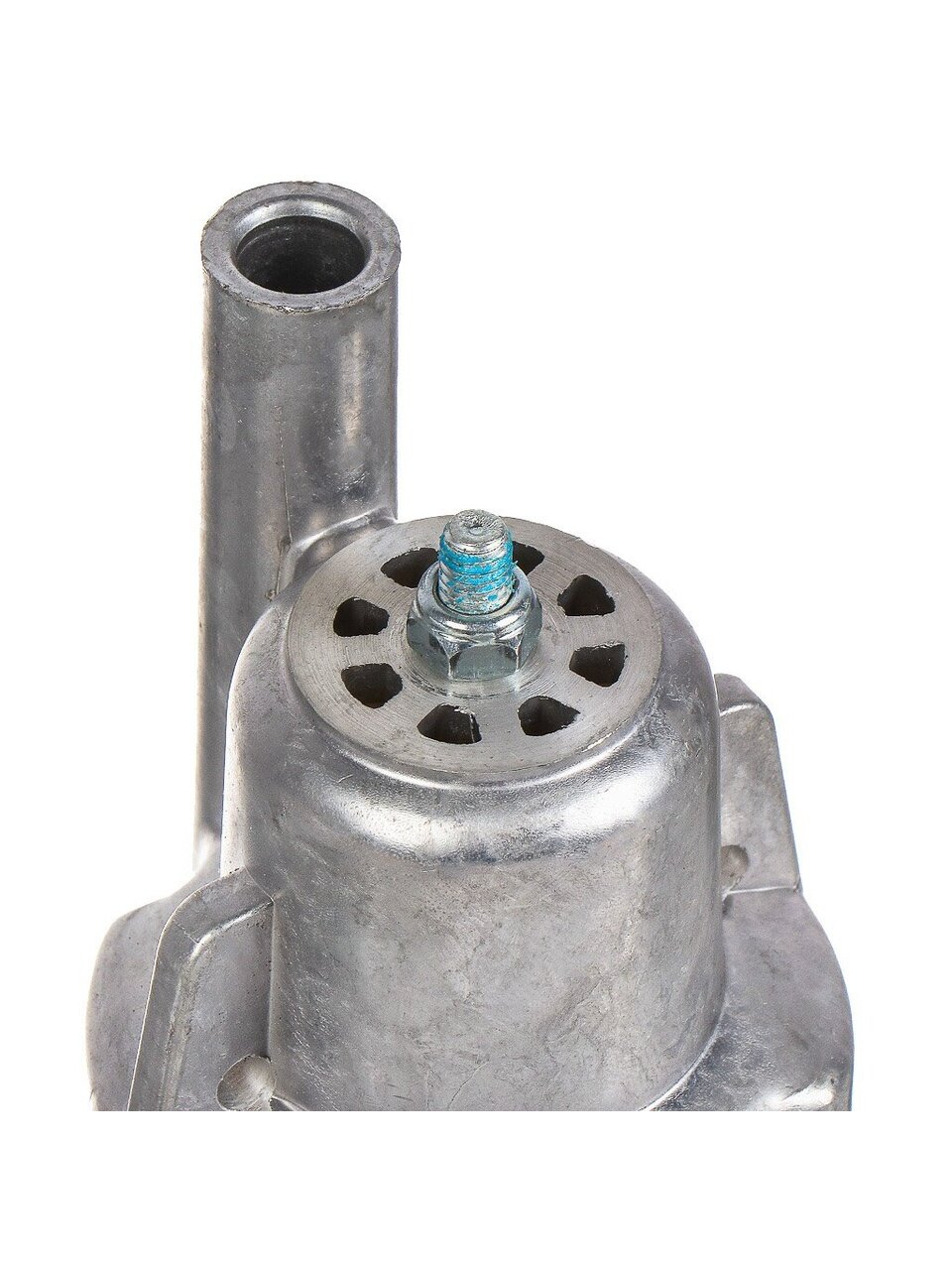

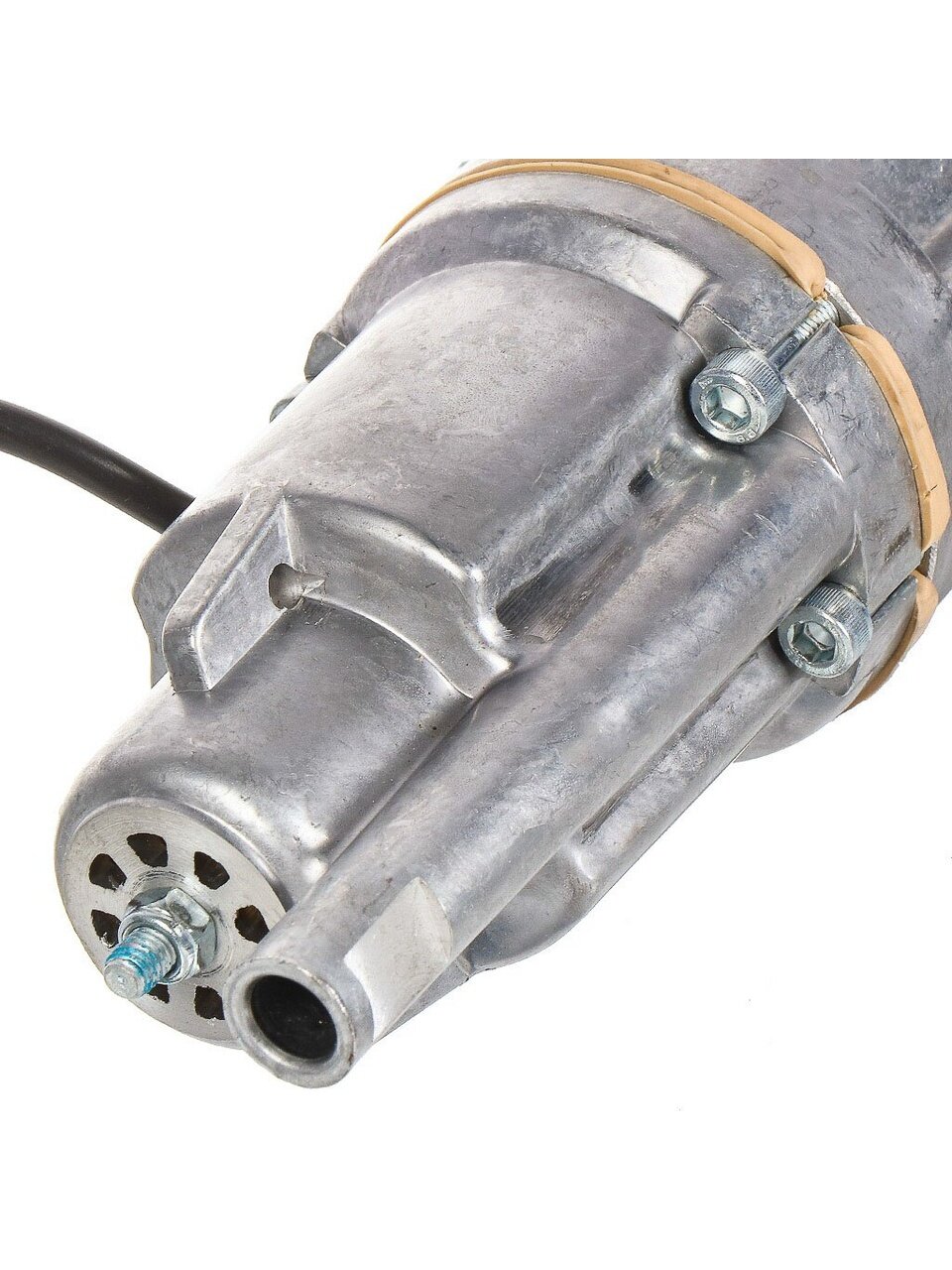

• Корпус насоса представляет собой колпак, в верхней части которого отформован стакан с отверстиями для входа воды и патрубок для выхода воды из насоса.
• Клапан, прикрывающий входные отверстия, обеспечивает свободный вход и выход воды из насоса при отсутствии давления.

Принцип работы насоса основан на использовании переменной силы тока, превращенной посредством упругого амортизатора в механические колебания якоря и поршня. Поршень, вибрируя, создает гидравлический удар в стакане. Одновременно клапан закрывает входные отверстия, и вода вытесняется в напорный патрубок.
